다원DNS 2선식 Z-Wave(국내향) 허브(RINK-GRIB)

IoT가 활성화 되면서 전등도 원격제어가 대세가 되고 있지만 아직 완벽한 솔루션은 없다.

전등용 스마트 스위치는 2선식, 3선식 두가지 방식이 있다.
3선식은 L(활선), N(중성선) 모두가 들어가서 스위치에 안정적인 전원 공급이 가능한 반면
국내 전등 스위치 설치환경에는 N이 배선되어있지 않아 설치가 어렵다.

2선식은 L선만 스위치부에 있으면 설치가 가능하지만
전등이 꺼진상태에서도 미세하게 전류를 흘려 스위치에 전원을 공급하는 방식으로
전등 종류 및 부하에 영향을 받는 문제가 있다. 또한 소비 전력의 제한으로인하여 Wi-Fi가 아닌 Zigbee나 Z-Wave와 같은 저전력 통신으로 설계가 되어지고 이로인해 전용 HUB가 필요하게 된다.

이번에 국내 업체인 다원DNS에서 Z-Wave가 적용된 스마트 스위치와 허브가 출시되어 테스트하게 되었다.

Z-Wave는 US, EU, KR, 등등 사용국가에따라 주파수가 다르며 이번에 다원DNS의 제품은 한국(KR)규격에 맞춰진 제품이다.



1. Z-Wave 허브(한국형) 개봉 및 외관

Z-Wave Hub 본체, 12V/2A 어댑터, 설명서, CAT6 Lan케이블이 들어있다.

허브는 100Mbps LAN구성인데 CAT6 케이블이 들어있어서 조금 놀랬다.(CAT6케이블이 CAT5/5E에 비해 뻣뻣해서 선정리가...)

Z-wave 허브 구성품

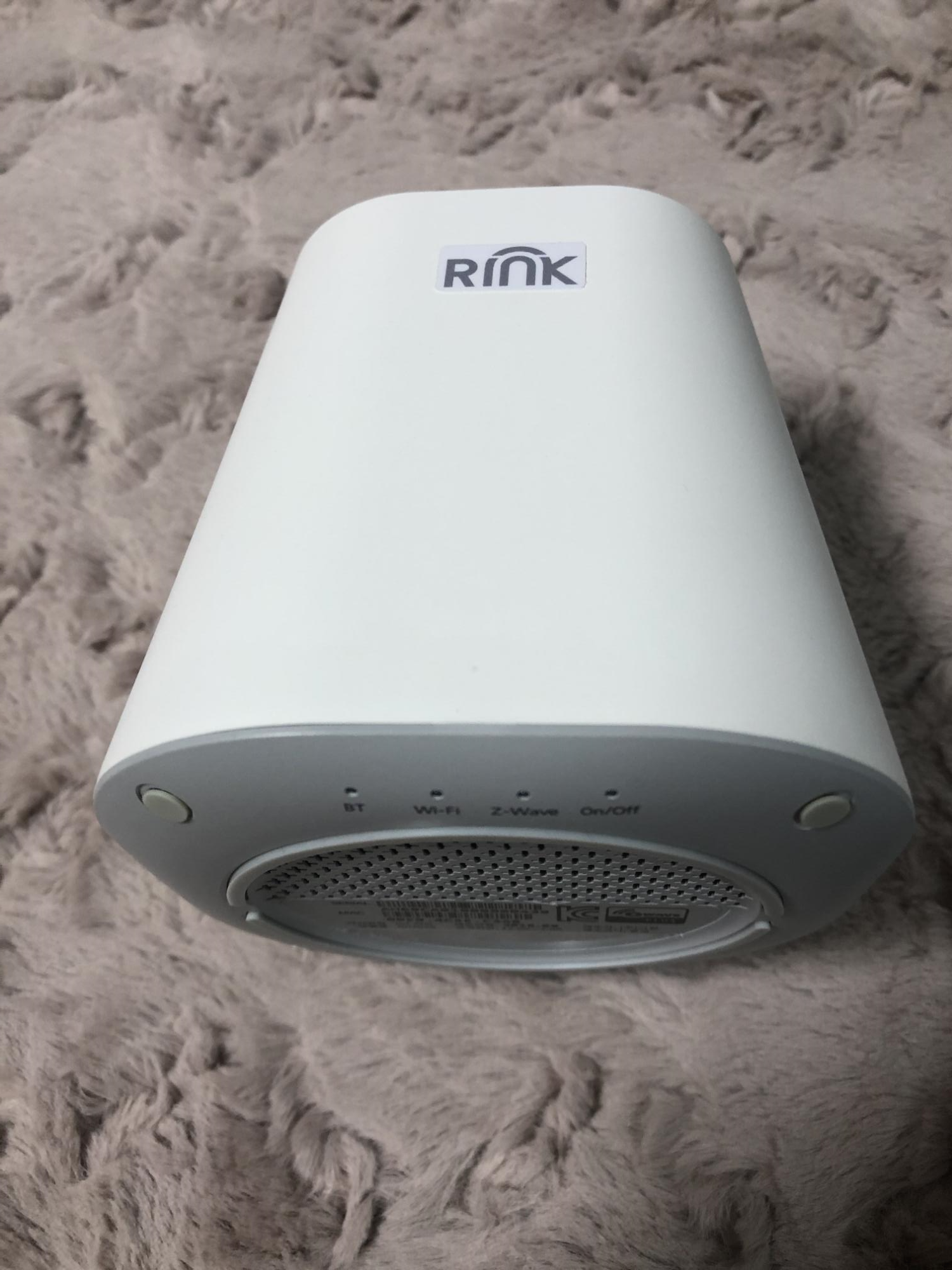

전면 하단에 BT, Wi-Fi, Z-Wave, On/Off LED가 있지만 Z-Wave, On/Off만 동작한다.

하단에 LED가 배치되어있어 동작상태 파악을 쉽게 할 수 있으면서도 LED로 인한 눈부심이 발생하지 않아서 적절한 배치라고 생각된다.

Z-Wave Hub 전면

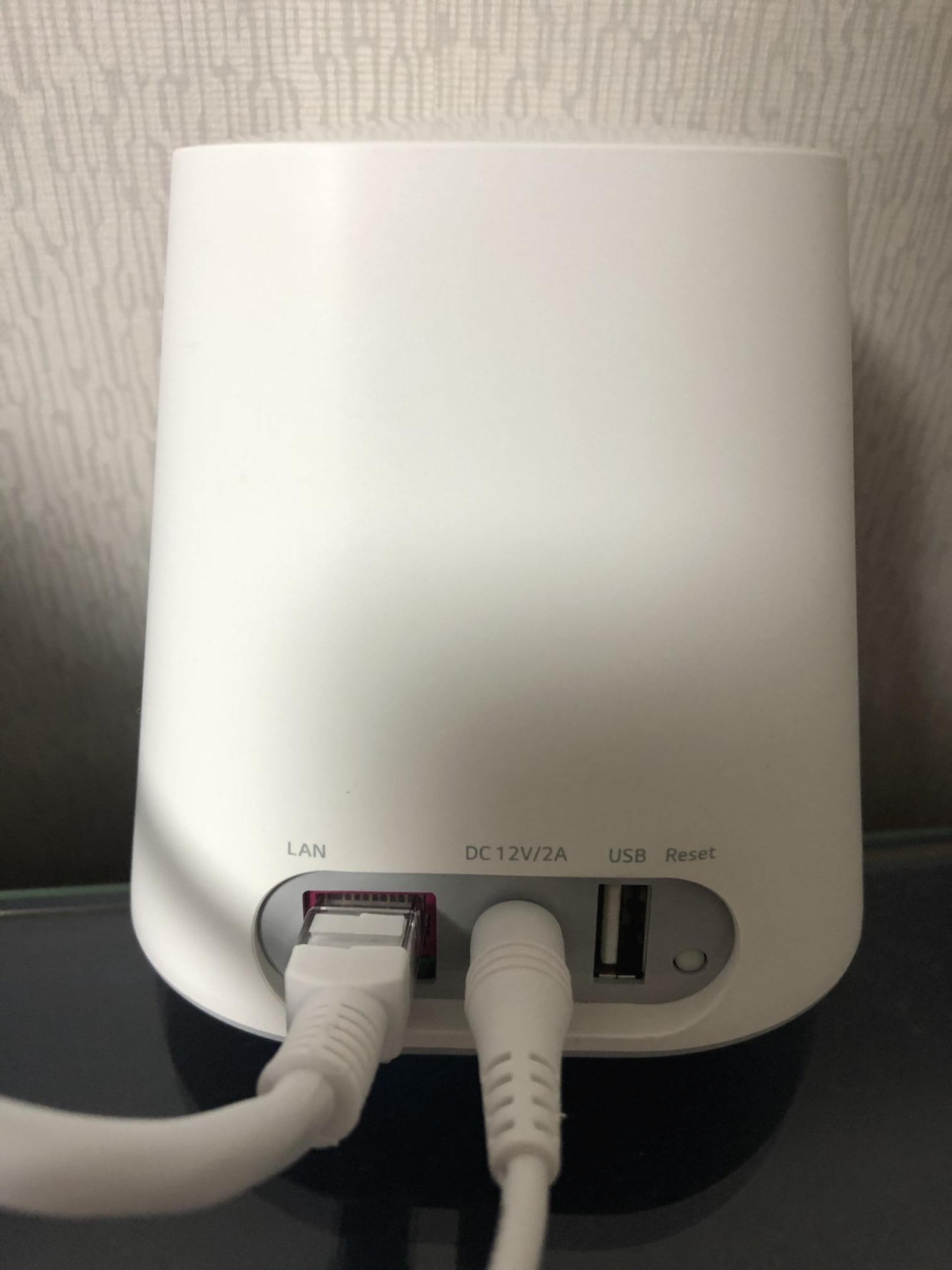

후면에는 LAN포트, 전원포트, USB포트, Reset 버튼이 배치되있고 깔끔하다.

Z-Wave Hub 후면

2. Z-Wave 허브 설치

허브의 설치법은
1. 다원 DNS의 스마트폰 App 다운로드 및 회원가입
2. 장치추가(Z-Wave 허브 선택)
3. Z-Wave허브 전원 및 LAN 연결
4. 설치 완료
의 간단한 설치 단계를 거치게 된다.

주의! HUB의 전원을 미리 연결할경우 Sleep 모드 진입으로 App에서 설치가 안될수 있으니 설치단계에서 전원을 연결해주세요.

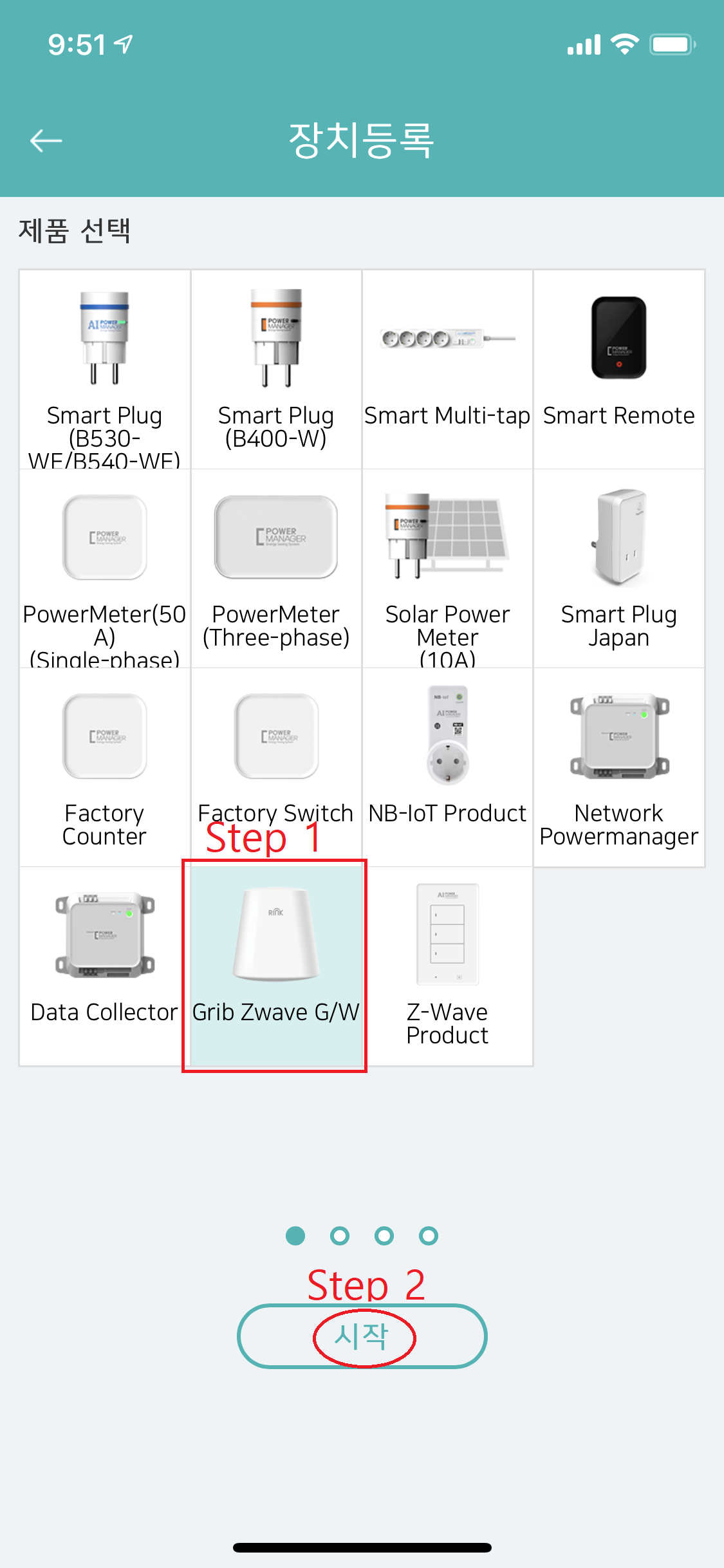

스마트폰에 AI PowerManager App을 설치 후 회원가입과 로그인을 마친친 후 +ADD버튼을 누른뒤
Grib Zwave G/W 아이콘을 클릭한후 시작버튼을 누른다.

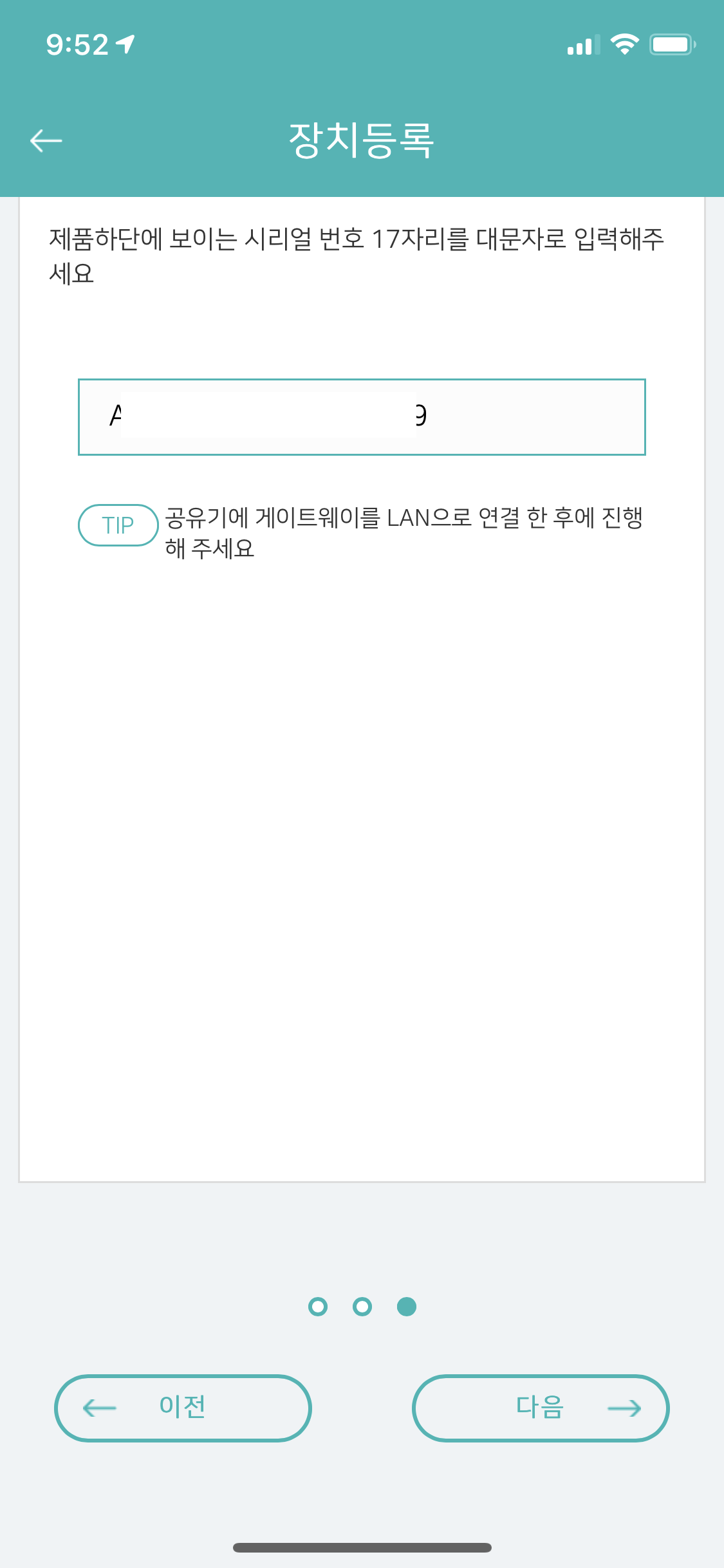

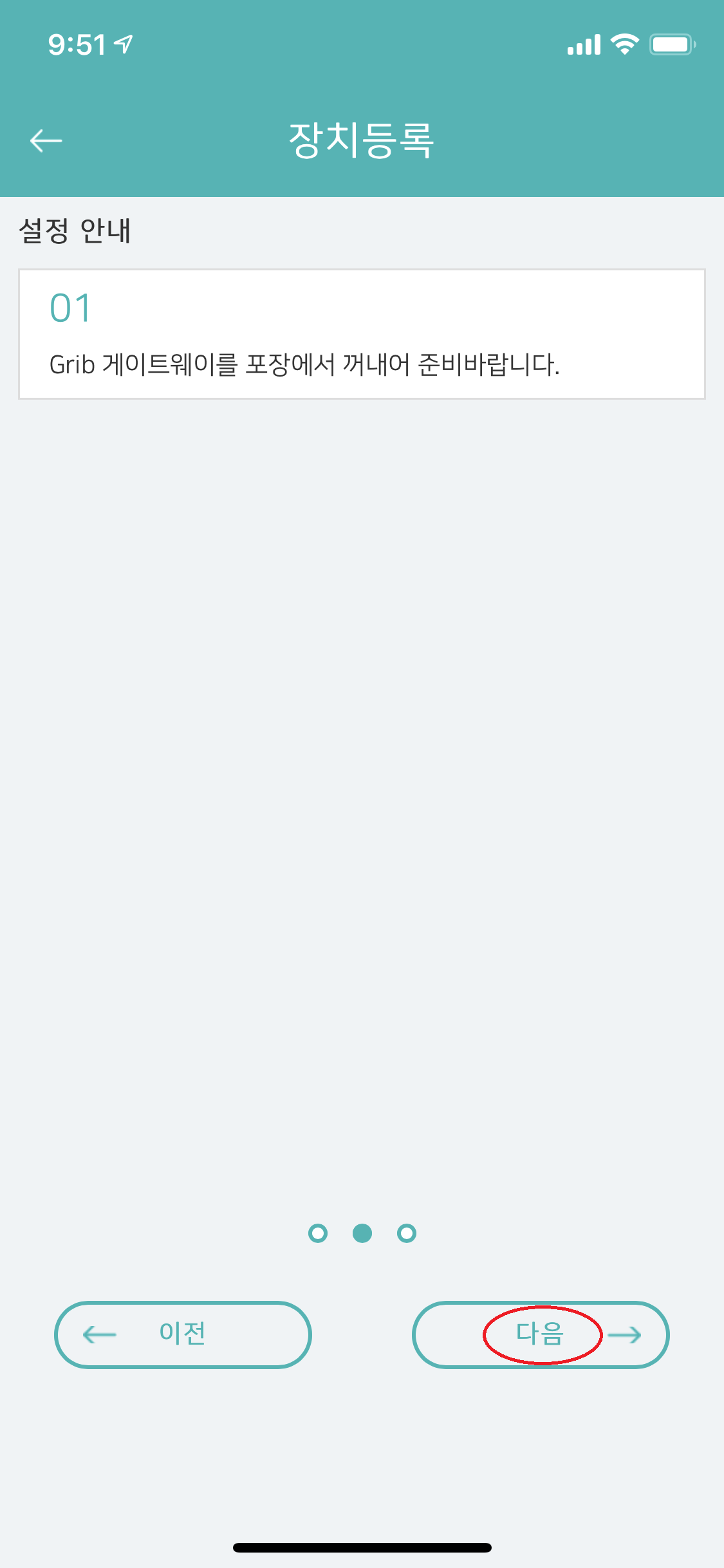

왼쪽화면에서 다음 버튼을 누르고 Z-Wave 허브의 시리얼 번호를 입력한후 다음을 누른다.

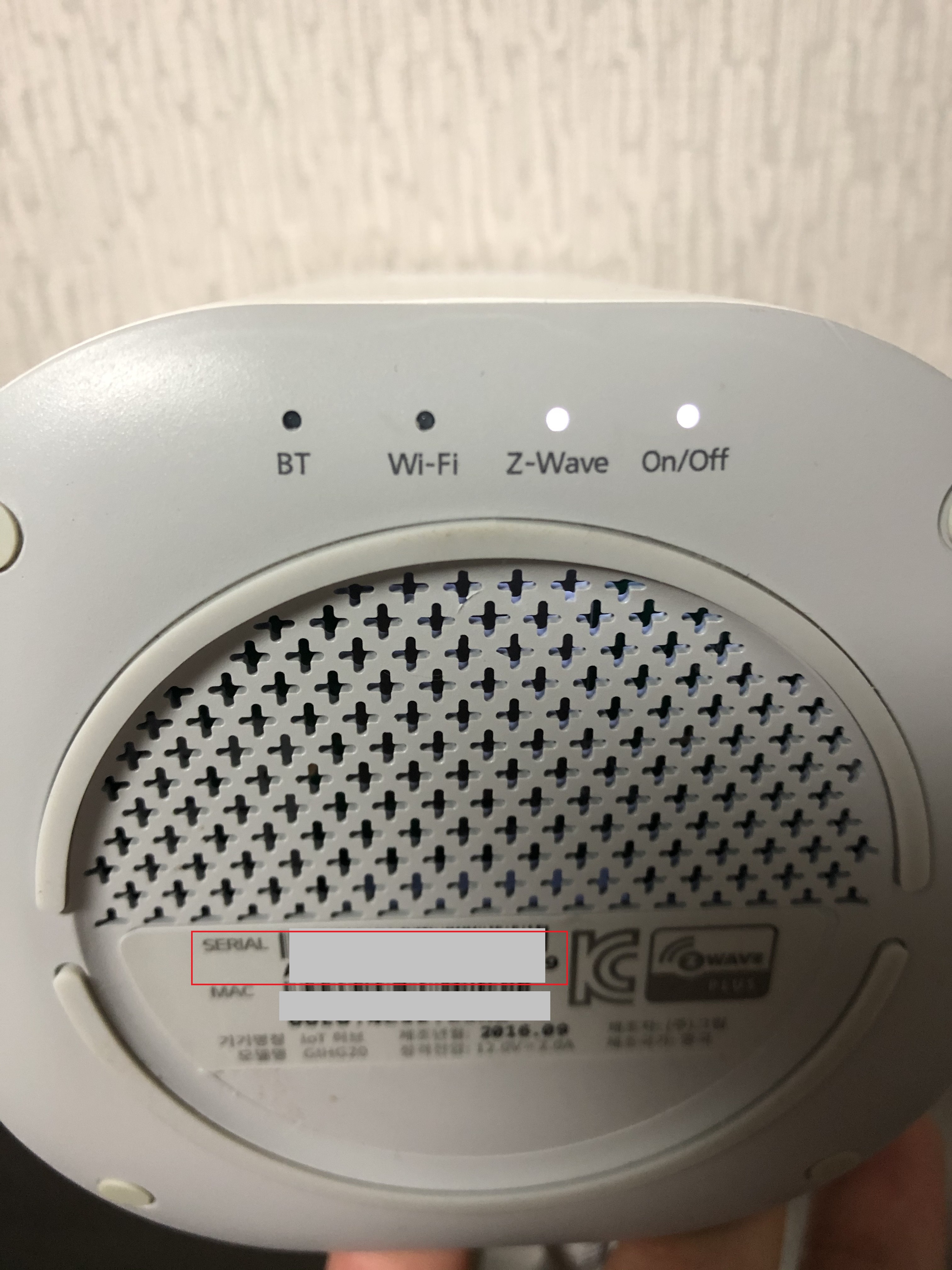

제품의 시리얼 번호는 아래의 사진처럼 Z-Wave 허브 본체 하단에서 확인 가능하다.

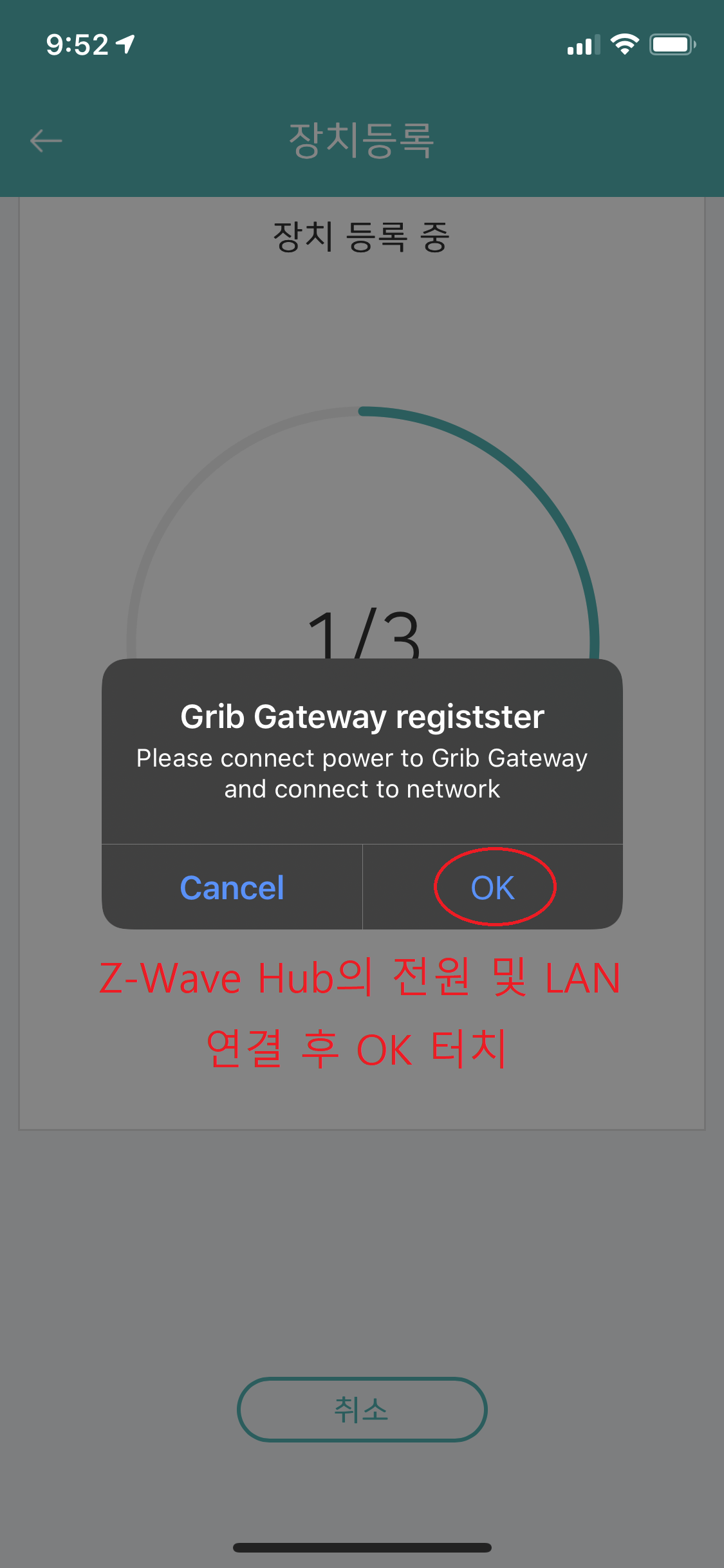

왼쪽의 화면이 나타나면 오른쪽과 같이 Z-Wave 허브의 전원과 LAN을 연결해주고 OK버튼을 눌러주고 느긋하게 기다려줍니다.

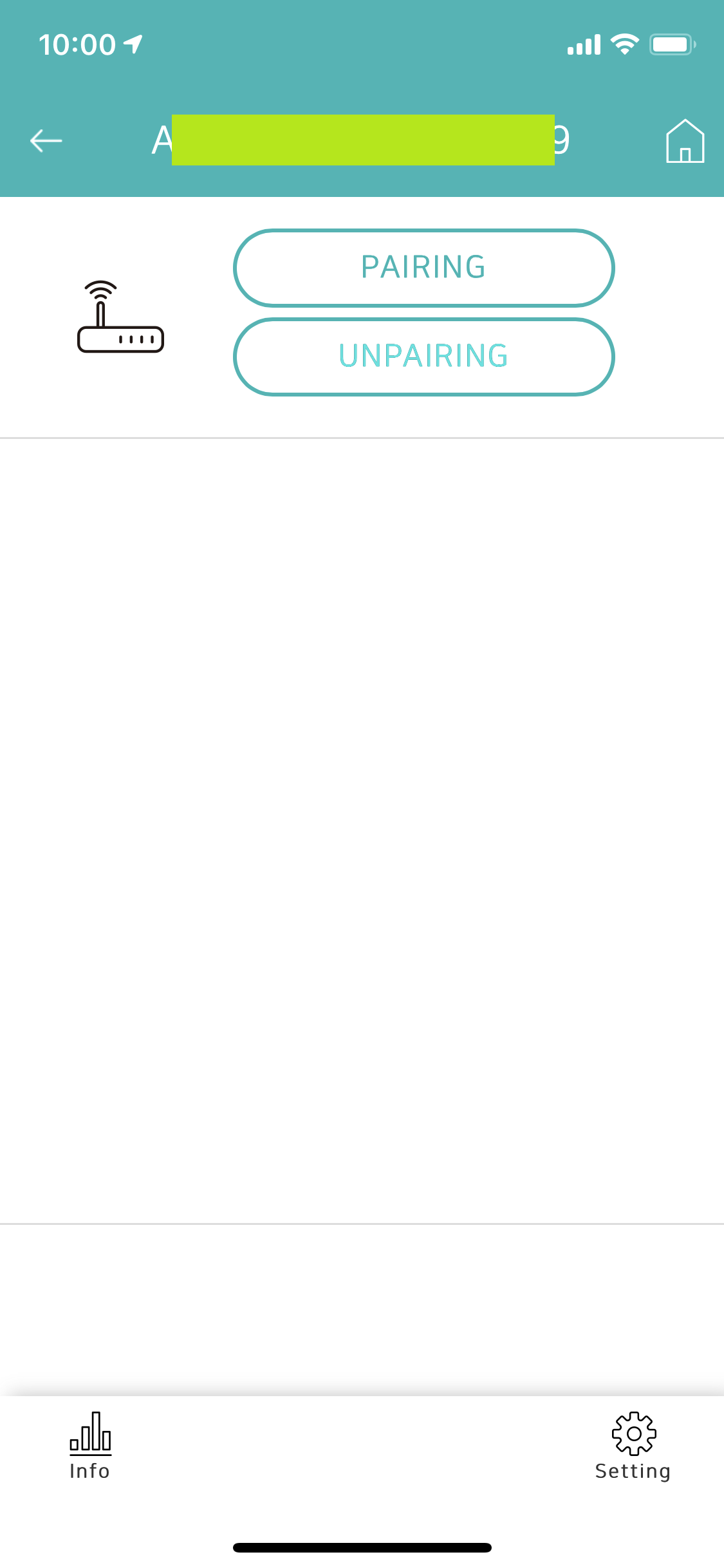

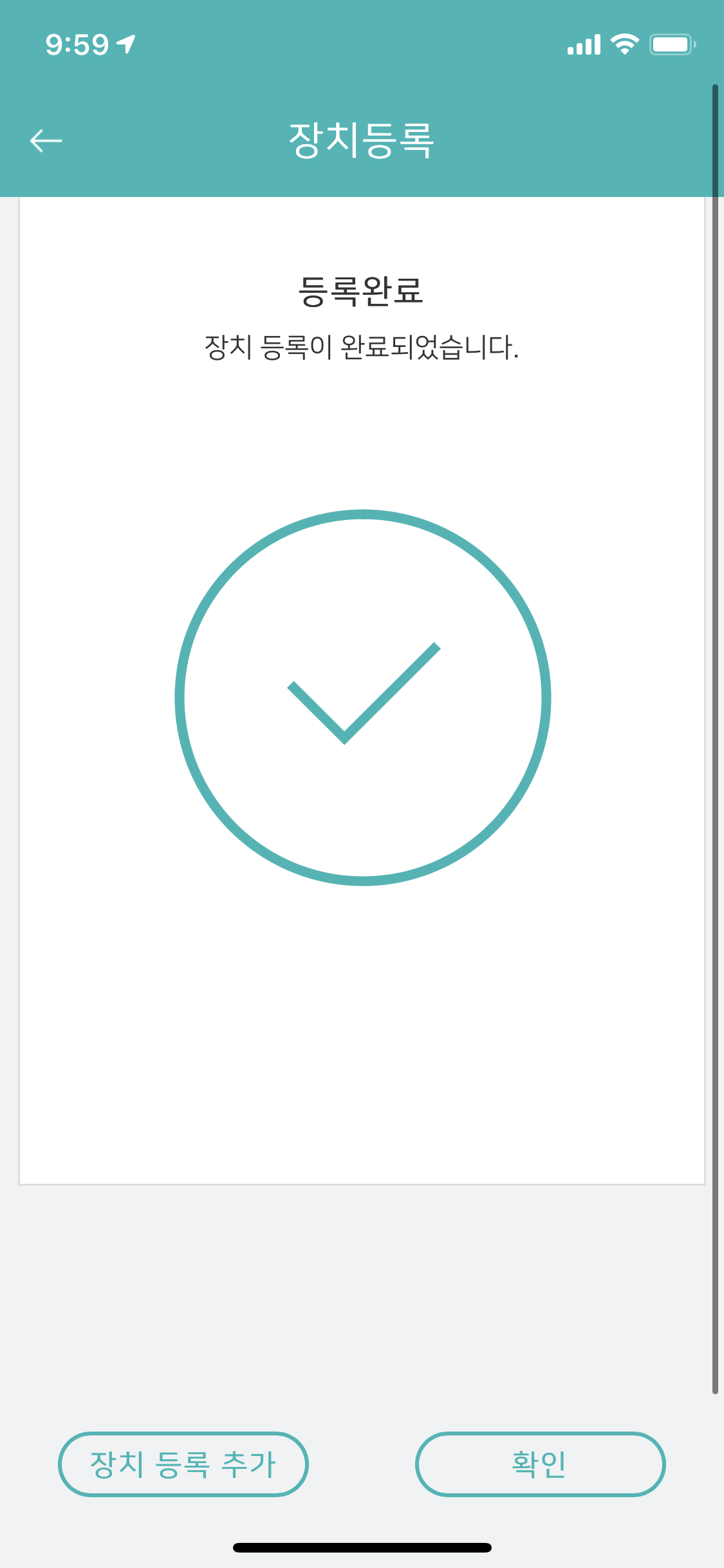

설치가 완료되면 위와 같은 화면을 볼 수 있다.

Z-Wave 장치를 사용하기 위한 Hub의 설치가 완료되었다.

간단히 정리해보자면

장점 : 스마트 App을 통한 간편한 설치, 간결한 Hardware 구성

단점 : Z-Wave 장치가 많아 졌을때나 통신 재구성이 필요할떄 사용하는 Z-wave Repair 기능 미구현
        / App의 속도가 느림



위 리뷰는 다원DNS의 파워매니저 서포터즈 활동으로 제품을 제공받아 작성한 리뷰입니다.
